NY-608H 電纜局部放電在線監測係統
產品研製的依據
Ø 局部放電測量GB/T 7354
Ø 電力設備局部放電現場測量導則 DL/T 417
Ø 高電壓試驗技術 第一部分:一般試驗要求 GB/T 16927.1
Ø 高電壓試驗技術 第二部分:測量係統 GB/T 16927.2
Ø 高電壓試驗技術 第3 部分: 現場試驗的定義及要求 GB/T 16927.
Ø Q/GDW 11304.1-2015 電力設備帶電檢測儀器技術規範第1部分:帶電檢測儀器通用技術規範.
係統監測原理及特點

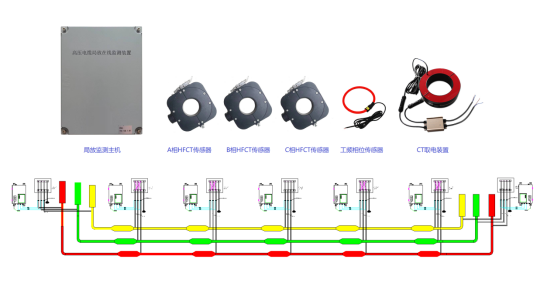

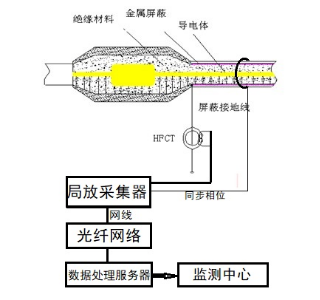

係統采用模塊化設計,其結構原理如圖所示

係統的總體結構如圖所示,通過安裝在電纜接頭交叉互聯線上的高頻電流傳感器,來耦合電纜接頭處的脈衝電流信號;耦合到的脈衝信號通過同軸電纜傳送至前端處理采集單元,對模擬信號經過放大、monishuzizhuanhuanhoubianchengshujuxinhaozaitongguoguanglan,caiyongwangxianhuoguangxiansongzhishujuchulifuwuqi。shujuchulifuwuqiduixinhaojinxingshujufenxihouhuodedianlanjietouchudefangdianxinhao。jiangjisuanhuodedefangdianshujuxierudaoshujukuzhong,jingduocicaiji(一般測量50個工頻周期)後,從數據庫提取數據進行譜圖分析和數據報表,並在虛擬檢測係統的麵板上顯示。
係統特點
Ø 本係統適用於對110kV及(ji)以(yi)上(shang)電(dian)壓(ya)等(deng)級(ji)電(dian)纜(lan)接(jie)頭(tou)的(de)局(ju)部(bu)放(fang)電(dian)在(zai)線(xian)及(ji)離(li)線(xian)監(jian)測(ce)。結(jie)合(he)數(shu)字(zi)信(xin)號(hao)處(chu)理(li)技(ji)術(shu)和(he)虛(xu)擬(ni)儀(yi)器(qi)技(ji)術(shu)研(yan)製(zhi)的(de)電(dian)纜(lan)接(jie)頭(tou)局(ju)部(bu)放(fang)電(dian)在(zai)線(xian)監(jian)測(ce)係(xi)統(tong),用(yong)於(yu)100KV及以上電纜的巡檢,並能存儲各個接頭及各段電纜測試譜圖、進行趨勢分析,從而及時發現電纜及接頭的絕緣缺陷,並為評估其絕緣水平及老化程度提供判據,為電纜的檢修工作提供依據。
Ø 本係統最小測量放電幅值:20mV(現場),頻率範圍為200kHz~300MHz,放電脈衝的時間分辨率為10μs,相位分辨率為0.18°。
Ø 本係統提供50工頻周期放電圖、二維(q-φ,N-φ,N-q)、三維(N-q-φ)譜圖,可用以分析放電的類型。
Ø 利用MySQL構建的數據庫,可記錄測量相序、放電量、放電相位、測量時間等相關參數以及電纜型號、長度、測量位置等設備參數,可提供放電趨勢圖並具有預警和報警功能,可對數據庫進行查詢、刪除、備份等。
Ø 本係統采用數字濾波、設置動態閾值等綜合抗幹擾措施,測試數據真實可靠。
係統功能
Ø 抗幹擾能力強,監測數據準確:局放監測儀采用全密封多腔體屏蔽設計,具有極強的電磁兼容性和抗幹擾能力;並配有模擬數字混合濾波功能,實現強幹擾環境下局部放電在線監測。
Ø 提供多種報警方式:當局放超標時,該監測儀及時通過網絡主動向上一級管理設備發出報警信號;此時在監測儀的液晶顯示器上顯示出報警信息。
Ø 設備管理方便:站內數台監測設備可獨立運行,數據分別記錄,也可通過一條數據通訊總線利用1台計算機對多台設備統一管理,可隨時增加監測裝置,由一台後台計算機管理。
Ø 存儲量大,數據備份方便:在數據保存周期不小於1分鍾的情況下,可連續保存數據的時間不小於3個月,並且可隨時利用筆記本或計算機通過網絡上載數據,進行數據備份。
Ø 最大放電量、當前放電量、放電次數等局放參數的分析與計算,Q-Φ-t圖、n-t圖、Φ-t圖等多種圖形顯示方式。
Ø 具備各種局放信號的趨勢圖、實時波形圖、自動報警功能、曆史記錄查詢、曆史趨勢圖查詢和報警記錄查詢等功能。
Ø 可根據現場環境收集背景圖譜和典型放電圖譜,導入圖譜庫存儲為典型圖譜實現智能對比和診斷功能。
Ø 檢測到達到報警值的異常信號時係統自動觸發收集收集異常信號並保存圖譜數據。
Ø 主機信號采樣頻率為200M,單通道數據采樣速率不小50M。
Ø 每單個工頻周波至少分256段進行數據采集保證數據的真實性。
Ø 可以根據需求設置自動觸發時間自動存儲PRPD、PRPS圖譜,也可以選擇實時保存圖譜。
Ø 信號同步方式有內部時鍾同步和外部電源同步,具有固定相位和相位輪移模式。
Ø 可選擇信號峰值、信號均值、放電密度及三維圖譜模式並支持查看存儲數據。
Ø 係統具有信號遠傳功能,可接入綜合監控後台或大數據。

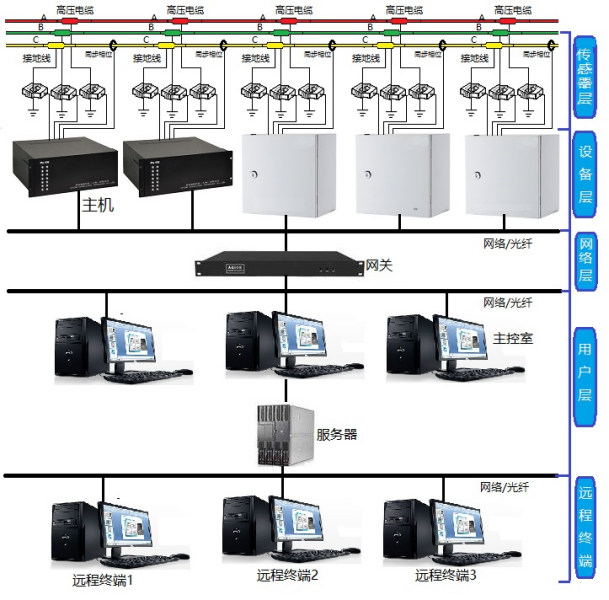

係統結構圖

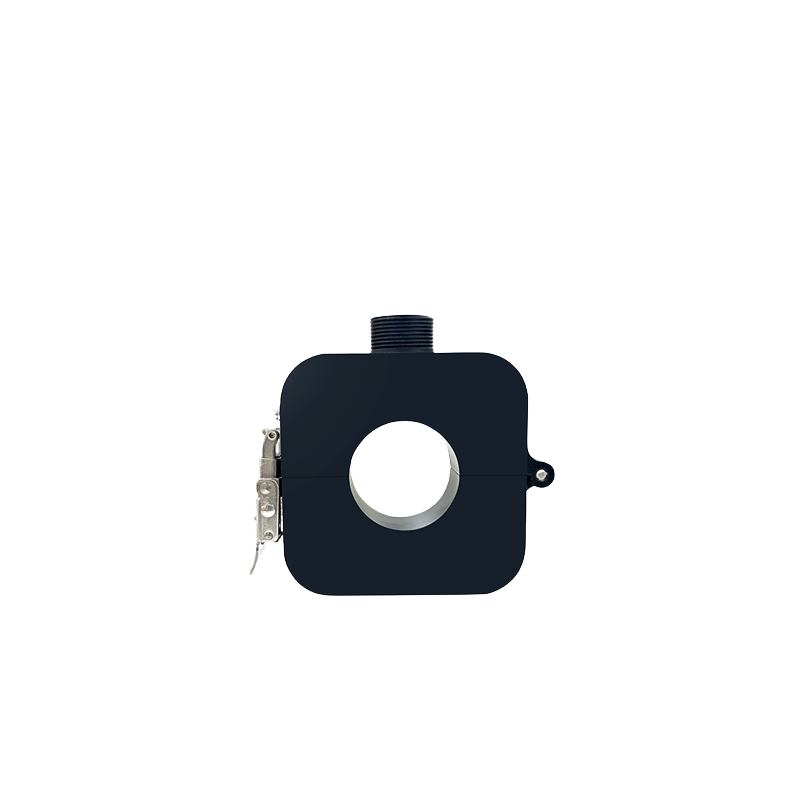

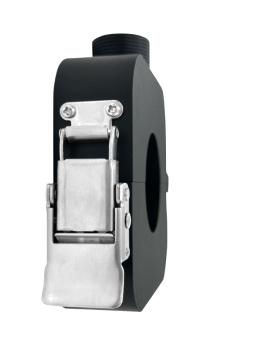

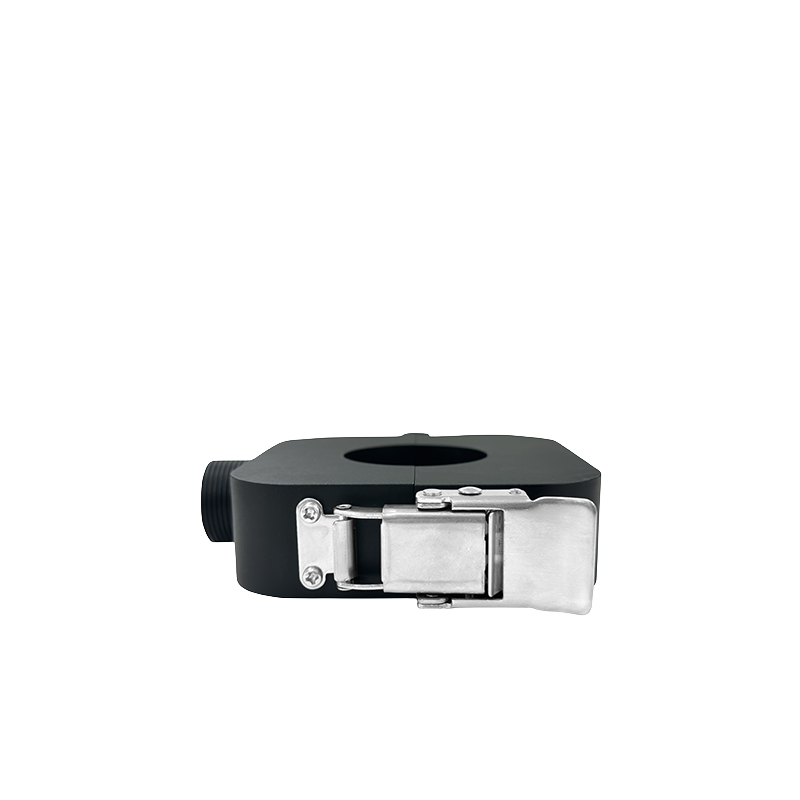

高頻電流傳感器參數
信號頻帶 | 300kHz~50MHz |
信號傳輸方式 | 50Ω同軸電纜 |
檢測靈敏度 | ≤10mV |
測量範圍 | -75~-20dBm |
安裝方式 | 開口傳感器穿心式卡裝 |
外形尺寸 | 內徑45(mm)或定製 |
重量 | 0.5kg |
防護等級 | Ip65 |
工作環境溫度 | -40℃~80℃ |
工作相對濕度 | 5%~95%,無凝露 |
工頻相位傳感器參數
額定工作頻率 | 50Hz |
一次額定電流範圍 | 5~2000A |
二次額定負荷 | 5VA |
傳感器類型 | 柔性線圈 |
準確級 | 0.5級 |
絕緣工頻耐壓 | 10kV |
工作溫度 | -25℃~+55℃(不結冰): |
運行環境濕度 | 10%~95%RH(不結露) |
監測主機技術參數
序號 | 名稱 | 描述 |
1 | 測量通道 | 4個獨立測量通道 |
2 | 采樣精度 | ≥12Bit |
3 | 采樣速率(同步) | 每通道1000MHz |
4 | 監測同步 | 同時監測全部通道,無時間差 |
5 | 檢測靈敏度 | 5pC |
6 | 測量範圍 | 5pC~100nC |
7 | 高頻通道 | 300kHz-50MHz |
8 | 通道分類 | 1/2/3為高頻通道,第四通道為外同步輸入通道 |
9 | 濾波器分段 | 300kHz-50MHz |
10 | 同步方式 | 外部電源同步/內部時鍾同步 |
11 | 電磁兼容 | 該裝置滿足電力係統4級要求 |
12 | 接口 | RJ45,RS485 |
13 | 滿足協議 | UDP/IP協議,標準RTU協議 |
14 | 通道供電方式 | 不供電 |
15 | 供電電源 | AC 85-260V、50Hz/60Hz或DC24V |
16 | 功耗 | 10W |
