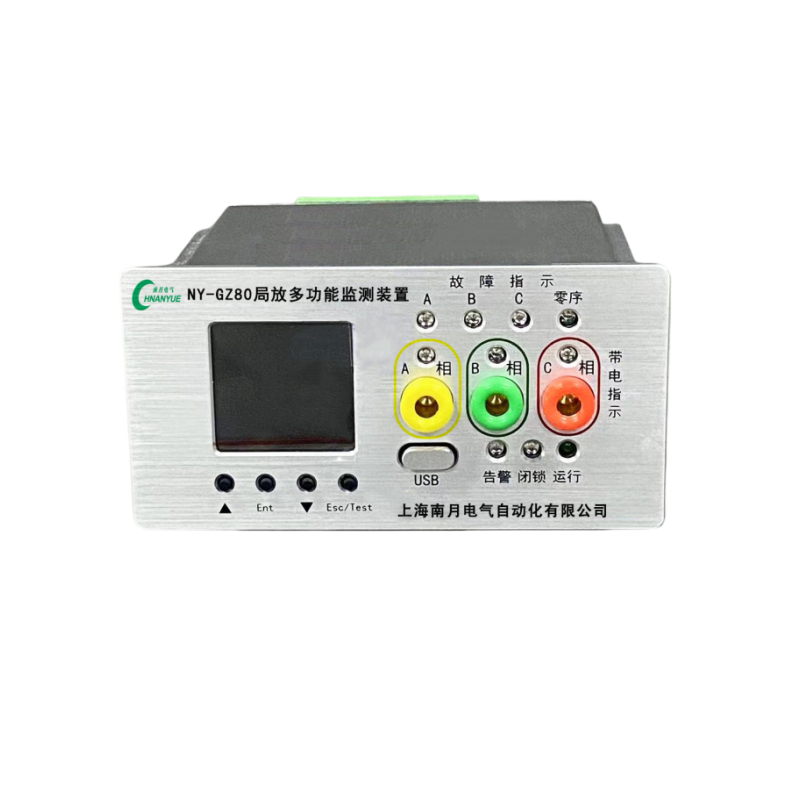

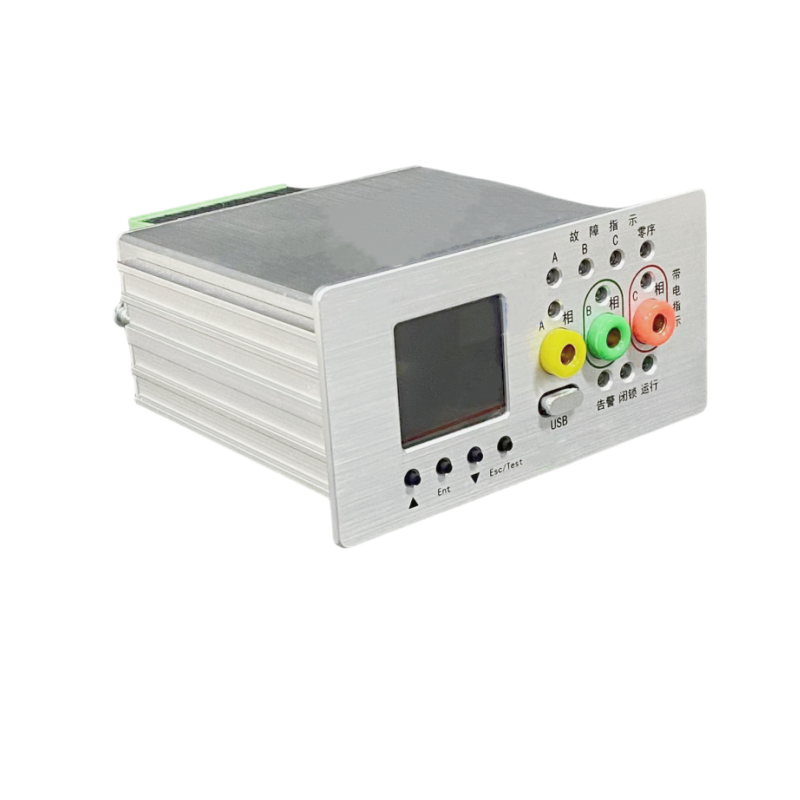

NY-GZ80帶電指示四合一脈衝局放監測裝置
局部放電及溫度監測裝置是安裝在配電網絡係統中的環網開關櫃、電纜分支箱、箱變等一次開關設備上，用於在線監測局部放電、指示相應電纜區段的短路和接地故障以及實時溫度的一種在線監測裝置。
脈衝電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法，其結果是以 pC 為單位的視在放電量， 屬於定量性質的測量，能客觀反映電氣設備的絕緣狀態。在各種開關櫃中，10kV及以上電壓等級開 關櫃由於安裝數量最大， 故障次數也最多， 造成的後果也很嚴重。因此，對10kV及以上電壓等級開關櫃進 行xing局ju部bu放fang電dian及ji升sheng溫wen在zai線xian監jian測ce，不bu但dan能neng夠gou了le解jie設she備bei的de絕jue緣yuan狀zhuang況kuang，還hai能neng及ji時shi發fa現xian許xu多duo有you關guan製zhi造zao與yu安an裝zhuang方fang麵mian的de問wen題ti，確que定ding絕jue緣yuan故gu障zhang的de原yuan因yin及ji其qi嚴yan重zhong程cheng度du。
該裝置還集成了電纜溫度監測、高壓帶電指示及故障指示功能， 集測量、分析、診斷為一體運用TFT彩屏顯示界麵， 方便巡檢人員判斷開關櫃的絕緣狀況，降低運維成本 ; 及時處理存在的絕緣隱患，提高配電設備運行的可靠性。
主要功能
1 | 實時溫度： 電子 CT 在工作中檢測線纜的溫度，並將實時溫度通過光纖傳輸給主機,並在主機屏幕上顯示 |
2 | 短路報警指示： 當線路電流達到或超過預先設置的短路電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸給主機。 |
3 | 接地報警指示： 當線路電流達到或超過預先設置的接地電流的整定值時，電子 CT 發出報警信號，通過光纖傳輸到主機。 |
4 | 溫度報警指示： 當線路溫度達到或超過預先設置的溫度整定值時， 電子 CT 發出報警信號， 通過光纖傳輸到主機。 |
5 | 采用脈衝電流法的局放檢測技術， 監測靈敏度高。 |
6 | 執行局部放電檢測的國際標準IEC60270，能對放電進行定量。 |
7 | 功能齊全、集成故障指示器、高壓帶電指示及電纜測溫功能於一體。 |
8 | 采用自適應抗幹擾技術，可有效消除現場背景噪聲幹擾。 |
9 | 連續、實時在線監測設備絕緣缺陷，及時發現電氣設備運行狀態異常。 |
10 | 概率強度、放電頻度、帶電狀態、故障指示、電纜測溫等通過TFT彩屏就地顯示。 |
11 | RS485 通訊方式，可實現大數據綜合診斷，診斷結果更準確。 |
12 | 內置局部放電診斷分析和結合電纜頭溫度的告警算法，當監測到高壓設備發生局放時， LED告警燈常亮和繼電器告警接點發出設備異常告警。 |

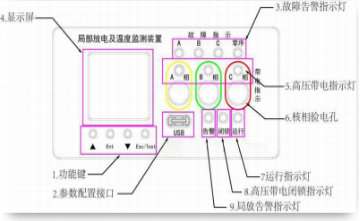

主機麵板參照圖

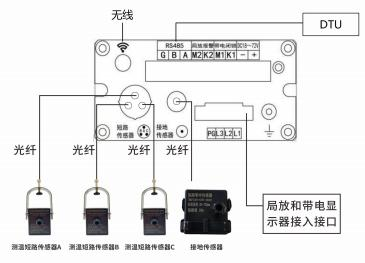

主機後蓋板各端子接線參照圖
主要技術參數
技術參數 | 技術指標 |
測量範圍 | 0～5000pC |
靈敏度 | 不低於 100pC |
測量精度 | 放電強度測量不低於 5%，放電頻度測量不低於 2% |
頻帶範圍 | 100kHz～5MHz |
監測變量 | 概率強度、平均強度、放電頻次 |
放電頻度 | 不大於 5000（1s） |
短路故障電流報警出廠整定值 | 800A 誤差±10% 出廠按客戶需求設定 |
接地故障電流報警出廠整定值 | 20A/50A(可定製) 誤差±10% 出廠按客戶需求設定 |
電纜溫度故障報警出廠整定值 | 60℃ 誤差±1% 出廠按客戶需求設定 |
電纜實時電流測量範圍 | 5A～1200A 誤差±3% （可定製 0.2 級精度） |
電纜實時溫度測量範圍 | －40℃~+120℃ 誤差±0.5℃ |
工作電源 | 外部供電 DC 18～72V,電流＜200mA |
自動複位時間 | 可通過顯示屏設定（默認 24 小時） |
防護等級 | 主機：IP40；電子 CT ：IP65 |
主機工作環境 | -40℃~+75℃ |
通訊方式 | RS485 通訊,支持 MODBUS 規約協議(默認 9600bps,8 個數據位，無校驗，1 個停止位) |
適用範圍 | 20kV 以下等級的係統中 |
